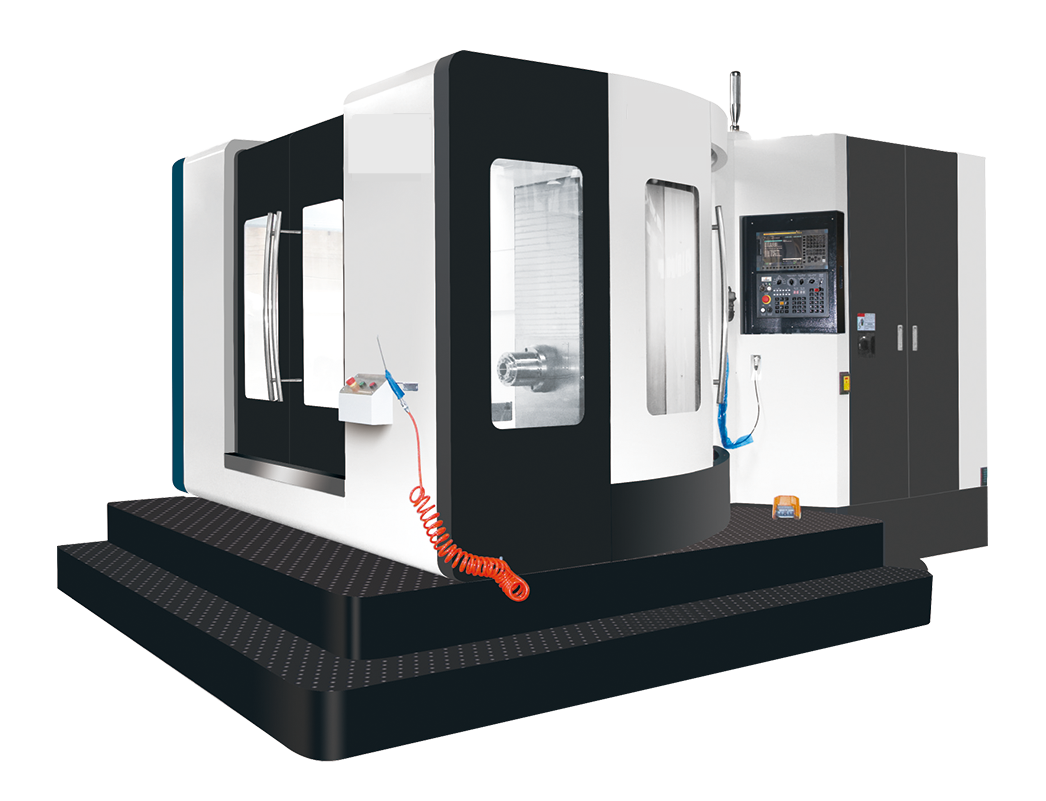

Horizontal machining center HMC1000 one-thousandth of a degree simplex turntable

行   程

X 轴行程（立柱左右移动）

mm

1600

Y 轴行程(主轴箱上下移动)

mm

1100

Z 轴行程（工作台前后移动）

mm

1100

工   作   臺

工作台尺寸(宽×长)

mm

1000*1000

MAX工件回转直径

mm

Ø1600

工作台MAX承重

kg

5000

工作台分度数

deg

0.001°

工作台传动比

1:200

工作台数量

个

1

工作台面固定形式

mm

24×M16螺纹孔

          主   軸

主轴外径

Ø190

主轴电机型号／功率

kW

功率18.5KW

主轴转数范围（无级）

rpm

45～6000

主轴连续额定/MAX扭矩

Nm

143（额定）／MAX 236Nm

刀柄型号

BT50

拉钉型号

BT50(工作面夹角 90°)

主轴中心到工作台上平面距离

mm

60～1160

主轴前端面至工作台中心距离

mm

200～1300

速   度

快数移动速度（X、Y、Z）      m/min

24

切削进给速度（X、Y、Z）

mm/min

1～15000

进给电机

X 轴电机

Kw

AM35

Y轴电机

Kw

AM35

Z轴电机

Kw

AM45

B轴电机

Kw

AM28

刀 库

换刀方式

圆盘随机方式

刀具数量

把

24

刀把锥度

BT-50

MAX刀具重量

KG

15

MAX刀具长度

mm

300

MAX刀具直径

mm

120（满刀）155(邻刀)

MAX换刀时间

秒

5.5

丝杆

X.Y.Z 轴滚珠丝杆规格

5012、5012、5012

线轨

X.Y.Z 轴滚柱线轨规格

MSA55LS、

MSA55LS、

MSA55LS、

冷却

流量

L/min

25

冷却箱容量

升

170

精度

定位精度

mm

±0.008

重复定位精度

mm

±0.005

转台定位精度／重复定位精度

″

15″／10″

其   他

機械重量

kg

18500

外形尺寸（L×W×H）

mm

6380×4300×3260

总功率

Kw

45
